Carrocería y pintura
Técnicas de desabollado en chapa
8
Herramientas de extracción exterior
En muchas ocasiones el acceso por la zona
interior de las piezas es limitado o puede implicar el
desmontaje de otras piezas, guarnecidos o acceso-
rios que incrementan notablemente los tiempos de
trabajo, así como las áreas. Para evitar estos incon-
venientes existe un variado juego de herramientas
diseñadas para trabajar desde la cara exterior del panel
a desabollar. La esencia de estas herramientas es anclar
un útil en las zonas profundas de la cara exterior del
daño, a través del cual se aplican los esfuerzos de
tracción a la superficie y eliminar la abolladura. Dentro
de estos útiles encontramos los diseñados para
soldarse a la superficie de la chapa o los que se pegan
mediante adhesivo. La utilización de los primeros
permiten el desabollado de cualquier tamaño de daño,
pero la chapa necesita un proceso de pintado poste-
rior. Los segundos están destinados para la extracción
de pequeños daños sin necesidad de realizar un nuevo
pintado.
Equipos de soldadura para el desabollado.
Estos equipos disponen de una máquina de solda-
dura por resistencia eléctrica que se utiliza para soldar
los útiles a la superficie de la chapa. Los útiles son
variados, desde las arandelas a puntas con diferen-
tes formas (estrellas, remaches, etc), o electrodos con
puntas. Una vez soldados los útiles a la chapa, la herra-
mienta extractora se acopla a ellos y se realizan los
esfuerzos de tiro hacia el exterior para sacar las abolla-
duras. Puede soldarse un único útil o varios para
repartir los esfuerzos. Los útiles se sueldan en la parte
más profunda de la chapa deformada. Mediante un
martillo de inercia u otras herramientas de tiro, se reali-
zan los esfuerzos de tracción hacia el exterior. Los
útiles soldados se retiran de forma fácil, realizando
un giro sobre sí mismos.
Para extraer cualquier tipo de abolladuras
independientemente de su tamaño, se utilizan equipos
de soldadura en torno a 2500-3000 Amperios de
potencia. Estos incorporan varios tipos de electrodos,
los específicos para soldar los útiles de estiraje y otros
de punta redondeada de cobre y grafito para realizar
las labores de recogida de la chapa cuando el material
se ha estirado.
También existen en el mercado pequeños solda-
dores destinados a daños de tipo granizo o similares,
en los cuales se suelda la punta de un electrodo que
posteriormente se desplaza hacia atrás extrayendo la
depresión del daño.

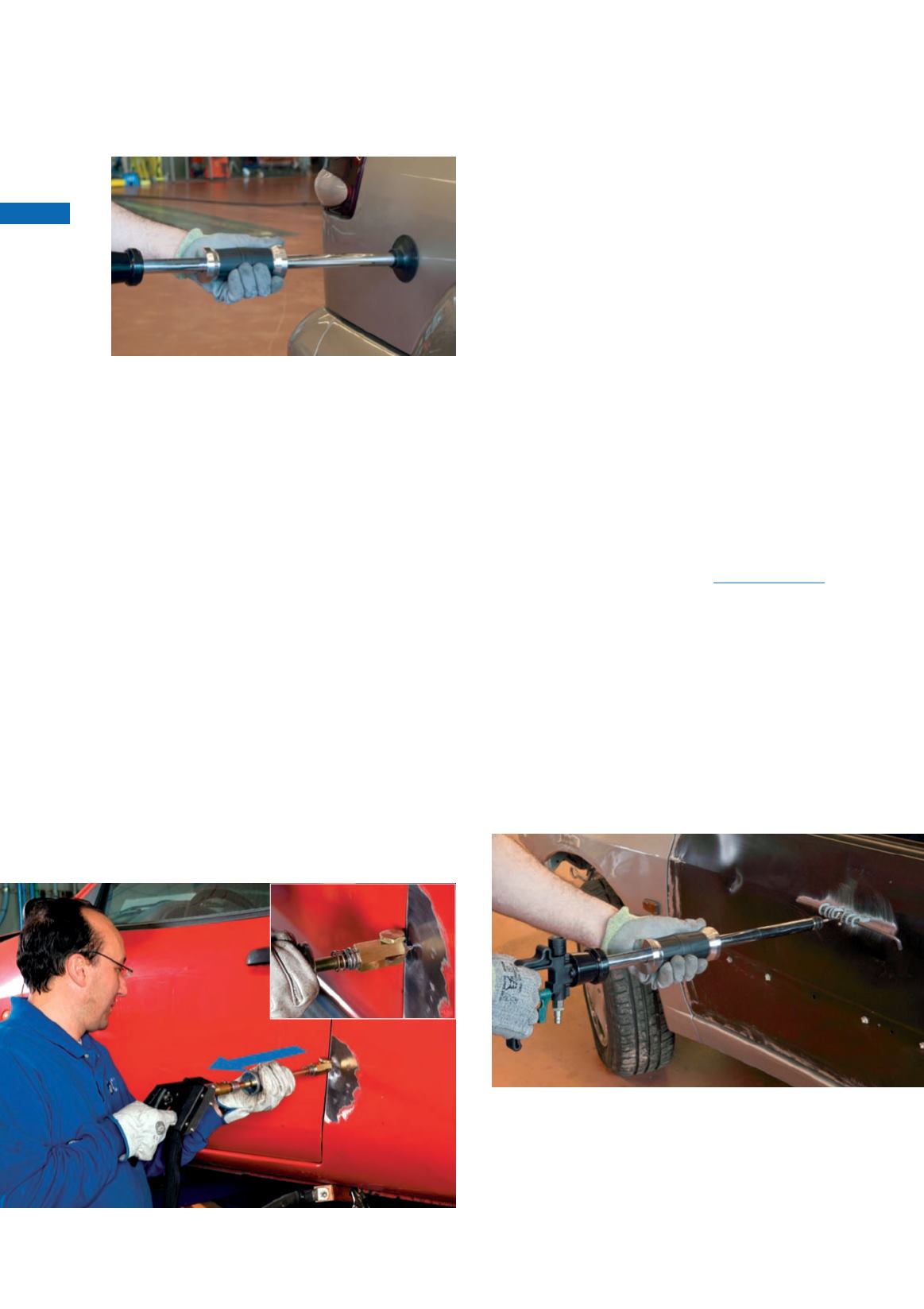

Desabollado por ventosas.
Desabollado mediante útiles soldados.
El desabollado con herramientas extractoras
desde el exterior, permite reducir el tiempo
de trabajo evitando los desmontajes y monta-
jes de piezas y guarnecidos.
